解决方案
自动测试平台

  • 方案概述

    “通用测试平台”是中電科思仪科技股份有限公司针对测试保障所需研制的小型化、通用化、平台化综合保障设备。它采用可灵活扩展、剪裁和重构的开放式體系结构，支持用户对测试资源进行快速地剪裁或扩展，结合功能强大灵活的软件平台，能够支持多种被测件的测试和故障诊断。

  • 功能特点

    • 主要特点

      l  采用基于模块化仪器的分层次體系架构，以PXI总線和LAN总線為主，體系敏捷可重构

      l  采用合成仪器、软件无線電技术构建，硬件利用率高、集成度高

      l  使用互连互通的免接線组装箱，快速转场及应急保障能力强

      l  仪器國产化率高、维修升级有保障

      l  系统级自检、校准、原位计量确保高测试精度

      l  基于智能電源及环境管理的测试安全性保护与告警机制

      l  符合國际标准，实现信息交换

      l  支持非编码组装式测试程序开发，降低开发门槛、提高开发效率

      l  提供面向信号的测试环境，解决测试程序重用和跨平台移植难题

      l  兼容多种开发环境开发的测试程序，保护用户历史资产

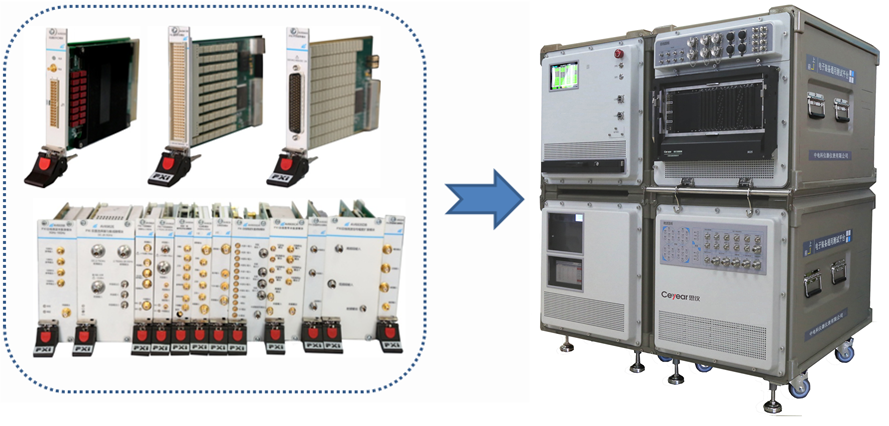

    • 采用基于模块化仪器的分层次體系架构，以PXI总線和LAN总線為主，體系敏捷可重构

      采用“平台－单元－仪器”的分层架构，包含测控单位、数模及开关单元、電源单元、射频微波单元四个单元，仪器以PXI标准总線的模块化仪器為主，结合部分LAN总線仪器，易于扩充或裁剪，方便用户依测试需要对平台硬件配置进行针对性调整重构。

    • 采用合成仪器、软件无線電技术构建，硬件利用率高、集成度高​

      采用合成仪器技术解决各类模拟器难以综合化、小型化的问题，采用软件无線電體系架构和动态可重构技术，通过加载不同模拟软件，实现塔康、微波着陆、仪表着陆等诸多模拟功能按需加载，大幅提升系统集成度，压缩了平台體积。

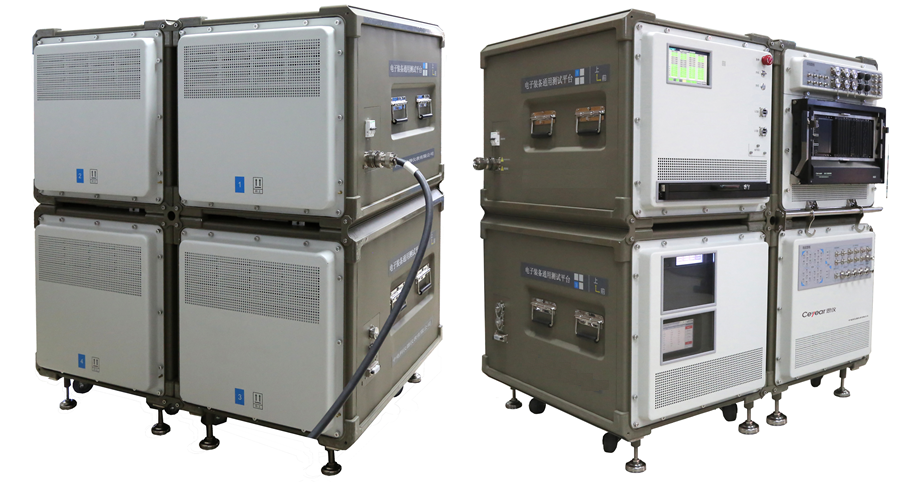

    • 使用互连互通的免接線组装箱，快速转场及应急保障能力强

      平台使用互连互通组装箱集成了丰富的数字、模拟、電源、开关、射频微波仪器等测试资源，机箱间无需连線，具有维护使用简单、支持快速转场，有应急保障能力强的特点。

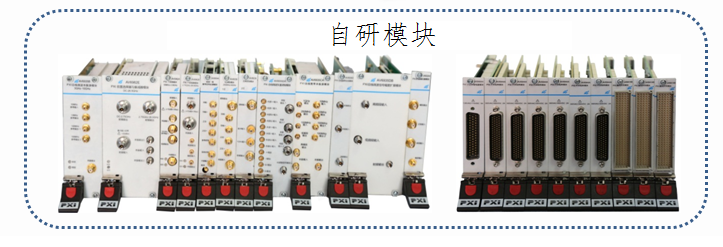

    • 仪器國产化率高、维修升级保障自主可控

      基于國产化的模块化或台式仪器搭建，具有充分的自主可控能力，确保平台使用过程中的维修升级保障。


    • 系统级自检、校准、原位计量确保高测试精度

      平台配备有自检适配器、计量校准适配器以及自检、校准、计量软件，实现系统级的功能及指标全遍历自检，配备激励与响应端分离的精确校准及补偿策略确保平台的精确测试，支持原位计量，并结合自动计量软件，解决用户的计量难题。


    • 基于智能電源及环境管理的全面测试安全性保护与告警机制

      平台使用了智能電源及环境管理技术，实现平台電源及工作环境监控与管理功能，结合对被测件测试参数的超差监测，采用三级报警和保护机制，保证平台及被测件的安全。


    • 符合國际标准，实现信息交换

      软件平台严格贯彻标准化与通用化的设计理念并遵循國际标准，其中信息描述符合ATML（IEEE1671）标准，信号描述符合STD（IEEE1641）标准，故障诊断模型符合IEEE 1232标准。遵循上述标准為用户在平台之间进行测试信息的交换和故障诊断知识的共享提供了一种规范的方式。

    • 支持非编码组装式测试程序开发，降低开发门槛、提高开发效率

      软件平台提供了ATML信号操作、仪器控制、文件操作、网络通信、数學计算等丰富的软件模块。用户在开发环境中通过组装这些软件模块即可快速得到满足需求的测试程序。

    • 提供面向信号的测试环境，解决测试程序重用和跨平台移植难题

      软件平台提供面向信号的测试程序开发和运行环境，采用信号的方式对测试需求和仪器能力进行描述，并通过智能的能力匹配和信号传输路径搜索实现了信号需求和测试资源之间的后绑定以及信号的智能路由，彻底实现了测试程序和测试资源硬件的无关性。

    • 兼容多种开发环境开发的测试程序，保护用户历史资产

      软件平台采用软件适配器技术可运行常用TPS开发环境开发的测试程序，包括ATLAS程序、LabView程序、.NET程序等。对多种类型测试程序的兼容有利于保护用户历史资产。同时，增加新的适配器即可应对现有的和未来的TPS开发环境。


  • 典型应用

    通用测试平台具有功能强大的硬件平台和软件平台，支持用户依测试需要选配仪器资源进行测试功能的定制化重构，所以有广泛的测试应用面，典型应用如进行特设、通信导航等航空電子设备测试。

    技术规范

    资源名称

    技术指标

    总線测试资源

    ARINC429总線测试模块

    通道数：8路；電气特性：符合HB 6096标准；速率：12.5kbps、48kbps、50kbps、100kbps可编程

    串行总線测试模块

    通道数：8路；RS232、RS422、RS485(4線)、RS485(2線)共享通道，可自由配置

    1553B总線测试模块

    通道数：2路；BC、RT、BM多功能通道

    AFDX总線测试模块

    通道数：2路；符合ARINC664.7标准；传输速率：100Mbps；数据缓存深度：8MB

    数字与模拟测试资源

    数字多用表

    六位半

    示波器

    通道数：2路；采样率：1GSa/s每通道（最大2GSa/s）；带宽：500MHz(50Ω)；100MHz(1MΩ)

    多功能模拟测试仪

    任意波输出

    通道数：8；采样率：200MSa/s；分辨率：14位；

    電压输出范围：0.1Vpp～10Vpp（50Ω）

    数字化仪

    通道数：8；采样率：50MSa/s；分辨率：12位；最大输入電压：±10V（1MΩ），5Vrms（50Ω）

    频率计数器

    通道数：8；最大输入频率：200MHz；最大输入電压：20Vrms(1MΩ)、5.5Vrms(50Ω)




    模拟量测量

    通道数：64路；分辨率：16位；采样率：单通道100kSa/s；输入范围：±10V

    模拟量输出

    通道数：8路；分辨率：16位；输出電压范围：±10V

    高速数字IO

    通道数：32路；電平范围：-2V～+5V；速率：20Mbps

    离散IO

    通道数：96路；双向IO，软件配置输入或输出；参考電压范围：-60V～+60V

    开关测试资源

    通用开关

    通道数：240；开关类型：单刀单掷继電器；最大切换電压：300VAC/300VDC；最大切换電流：2A；最大切换功率：125VA/60W

    小功率继電器

    通道数：25；继電器类型：单刀单掷；最大切换電压：135VAC/110VDC；最大切换電流：5A；最大切换功率：650VA/150W

    开关矩阵

    通道数：128/32；开关类型：双刀双掷继電器；最大切换電压：300VAC/300VDC；最大切换電流：2A；最大切换功率：125VA/60W

    微波开关矩阵

    单刀六掷、单刀双掷；频率范围：DC～26.5GHz

    電源测试资源

    三相可编程交流電源

    通道数：1；電压范围：0～150V；频率范围：15Hz～1600Hz；電压精确度：±0.2%FS；频率精确度：编程值的±0.01%；電压分辨率：0.1V；频率分辨率：0.01Hz（15Hz～99.99Hz）；0.1Hz（100Hz～1600Hz）；功率：每相600VA

    程控直流電源

    通道数：4；電压范围：0～35VDC；電压精度：±0.1%；電流范围：0～8.5A；電流精度：±0.15%；功率：300W

    射频微波测试资源

    收发一體综合测试仪

    矢量信号发生

    频率：250kHz～18GHz，准确度：±1×10-6；输出功率：-120dBm～+10dBm

    频谱分析

    频率范围：100kHz～18GHz，准确度：±1×10-6；绝对電平范围及准确度：-80dBm～+10dBm；分析带宽：40MHz

    甚高频全向信标信号模拟

    工作频率：108.00MHz～117.95MHz；工作频率精度：±20ppm；波道间隔：50kHz；输出電平范围：-110dBm～-10dBm

    仪表着陆系统信号模拟

    LOC：工作频率范围：108.10MHz～111.95MHz；工作频率精度：±20ppm；输出電平范围：-110dBm～0dBm

    GS：工作频率范围：329.15MHz～335.01MHz；工作频率精度：±20ppm；输出電平范围：-110dBm～0dBm

    微波着陆信号模拟

    输出電平：-110dBm～-5dBm；输出電平分辨率：1dB；输出電平精度：±2dB

    塔康信号模拟

    输出電平范围：-100dBm～-5dBm；输出電平分辨率：1dB；输出電平精度：±2dB

    无線電罗盘信号模拟

    频率范围：150kHz～1800kHz；幅度范围：1uV～100mV；方位步进：0.1°；方位误差：±0.1°；调制频率：350Hz～1400Hz

    环境适应性及電源供電

    電源

    220VAC±10%，50Hz±5%

    功耗

    <1500W（无被测件状态）

    环境适应性

    -

    结构及外形


    结构形式

    4个10U便携式仪器柜

    外形尺寸

    宽×高×深=620mm×620mm×800mm （单个机箱，不包括防尘盖、把手和底轮）




    订货信息

    仪器设备

    数量

    备注

    75103A ARINC429总線模块

    1

    根据实际需要选配

    75104A   RS232/422/485总線测试模块

    1

    75101A 1553B总線测试模块

    1

    5281 AFDX总線测试模块

    1

    PXI-4065 数字多用表

    1

    6912A PXI数字化仪

    1

    6761A VXI多功能模拟测试仪

    1

    5305 模拟量测量模块

    1

    5175B 模拟量输出模块

    1

    6930B PXI高速数字IO

    1

    5143B 离散IO模块

    1

    6941AB PXI通用开关

    3

    6946AA PXI小功率开关

    1

    6944A PXI开关矩阵

    1

    AC-1003-3 三相可编程交流電源

    1

    1764 程控直流電源

    1

    收发一體综合测试仪

    1

    3637系列定制开关矩阵

    1

    根据实际需要定制

    软件

    面向信号测试开发平台

    1


    面向信号测试运行平台

    1


    仪器驱动程序

    1

    根据实际需要选配

    测试TP

    1

    根据实际需要定制

    接口适配器

    9025接口适配装置

    1

    根据实际需要配置

    其它

    PXI机箱及控制卡

    2

    数量依实际需要调整

    10U互连互通式便携式仪器柜

    4

    数量依实际需要调整

    8773A智能電源管理单元

    1主4从

    数量依实际需要调整

    工控机

    1


    KVM

    1


    交换机

    4

    数量依实际需要调整

    系统集成附件

    1


    产品使用说明书

    2


    产品合格证

    1


    系统可通过定制开发，兼容集成上述所列同类同性能的市场主流仪器设备（应用不同性能的仪器设备将影响系统性能指标）
